斗式提升机
斗式提升机介绍：
斗式提升机是一种利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。分为环链、板链和皮带三种，可根据需要选择提升高度。料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 将物料倾入接受槽内。斗式提升机外部装有机壳，以防止工作时粉尘飞扬。具有输送量大，提升高度高，运行平稳可靠，寿命长等优点。适于输送粉状、粒状及各种块状物料，如：煤、水泥、石块、砂、粘土、矿石等。
斗式提升机工作原理：
料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。
料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

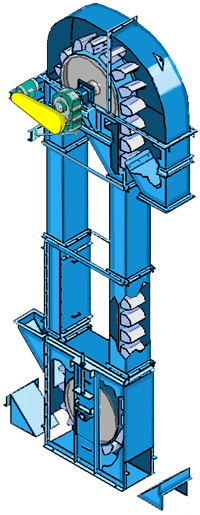

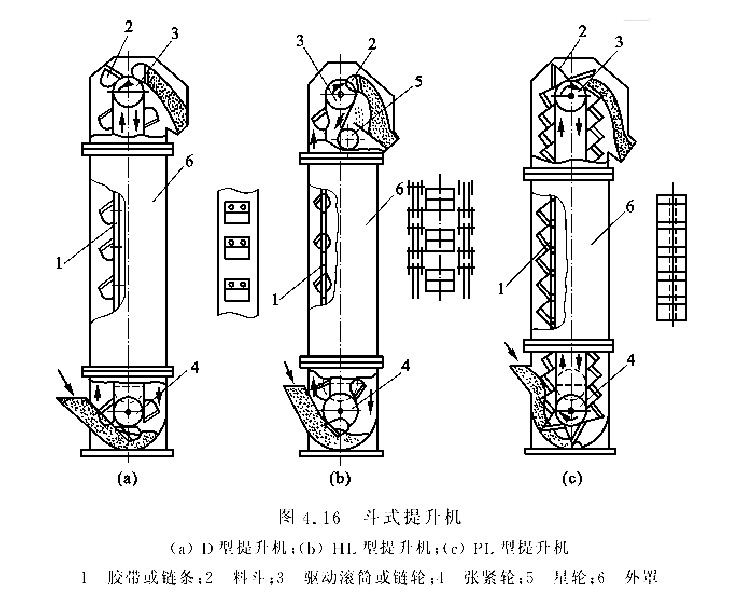

斗式提升机结构：
斗式提升机由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)。
料斗
深斗、用于干燥，流动性好，很好地撒落的粒状物料的输送。
浅料斗:深度小，用于潮湿的和流动性的粒状物料。
料斗:深斗一般物料比较干燥流动性好。
三角形料斗:物料一般是定向自流式卸料。
牵引构件
(a)橡胶带:用螺钉和弹性垫片固接在带子口，带比斗宽35~40mm，一般胶带输送温度不超过60℃的物料，耐热胶带可以输送达到150℃的物料。
(b)链条:单链条固接在料斗后壁上;双链与料斗两侧相连。链式提升机当料斗宽度为160~250mm时采用单链，当料斗为320~630mm时采用双链，主要缺点是链节之间磨损大，增加检修次数。

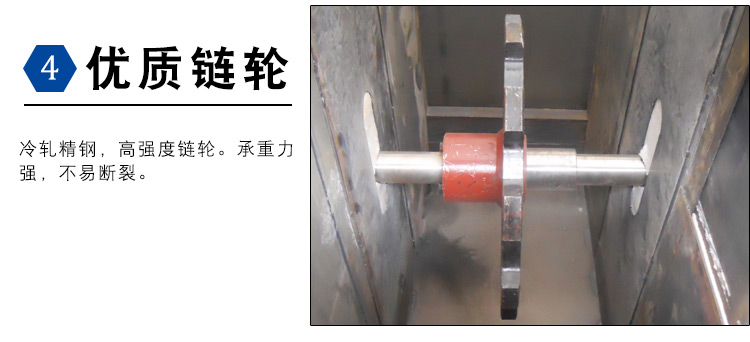

链轮
斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。
链轮的齿形的设计:链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。

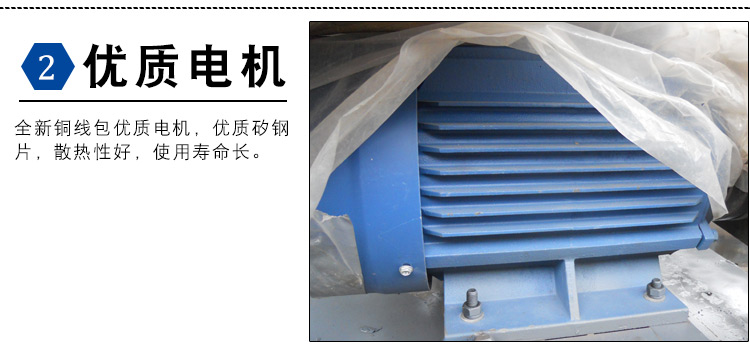

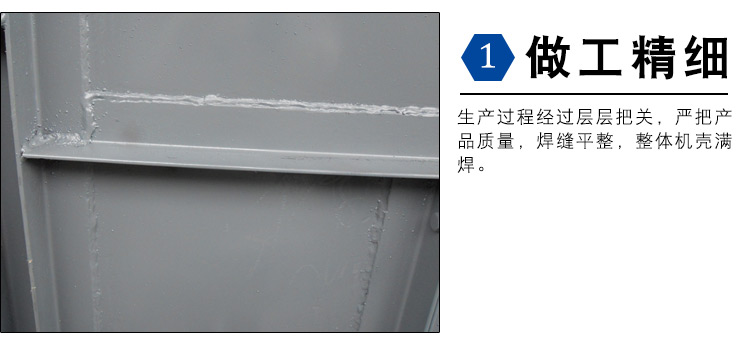

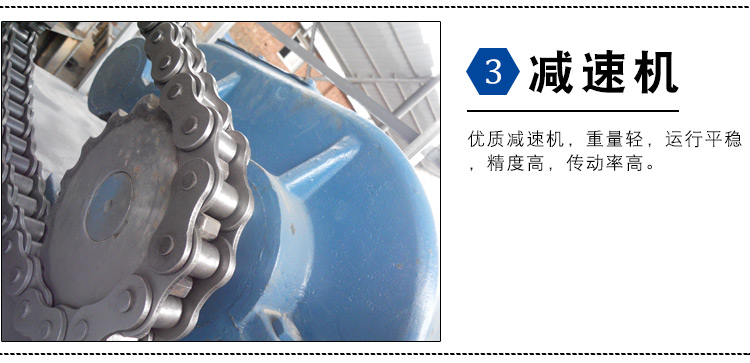

斗式提升机细节图：

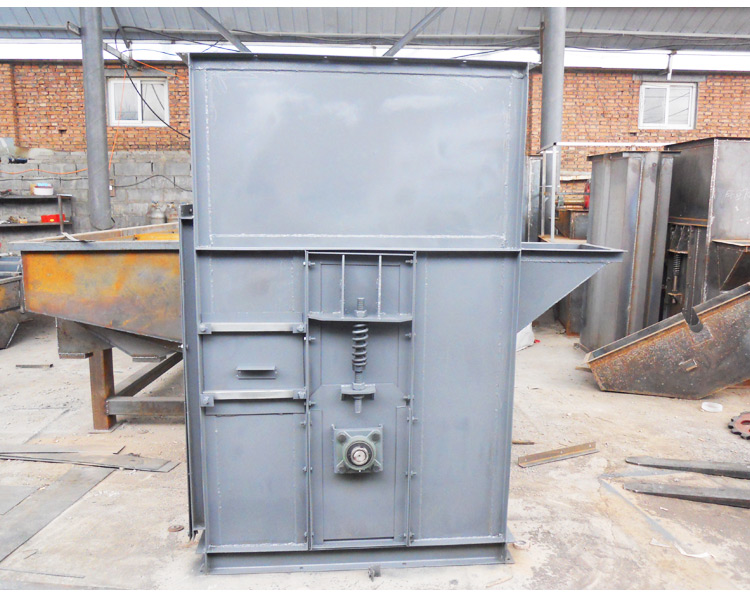

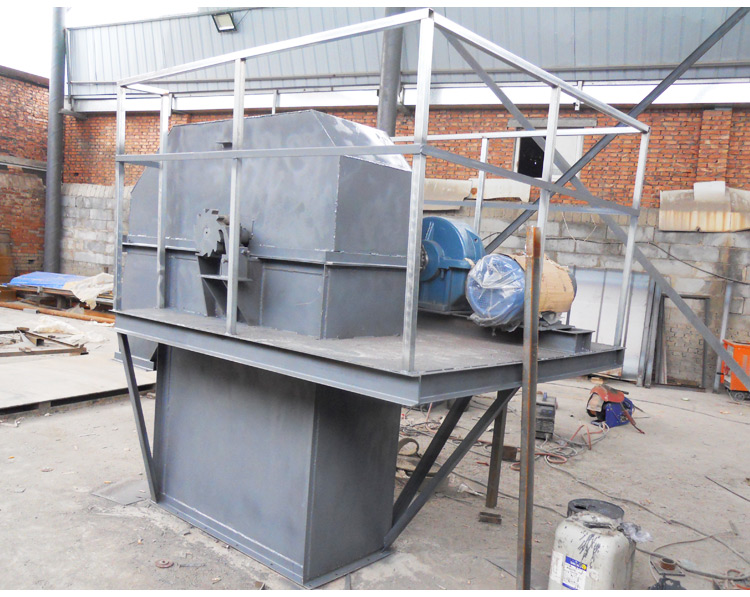

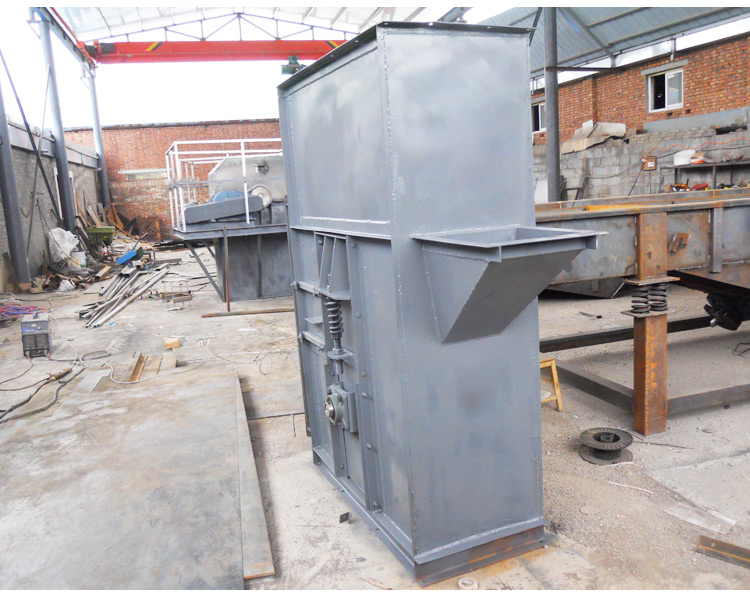

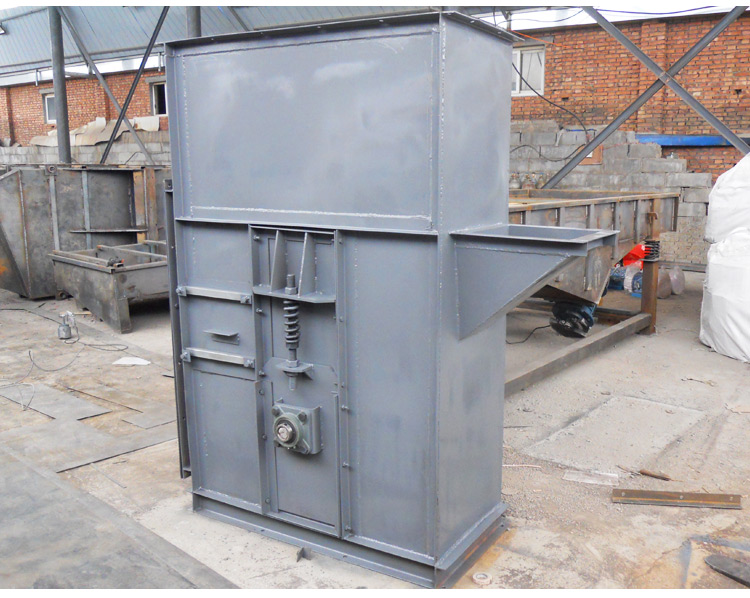

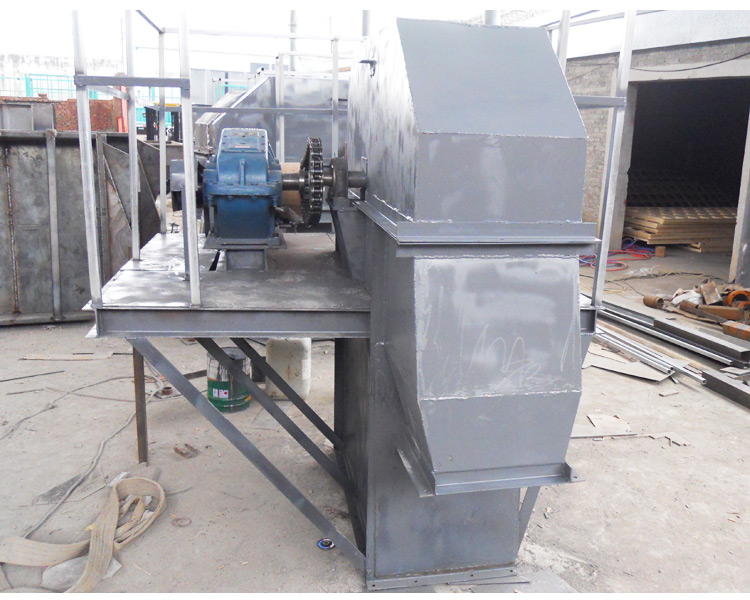

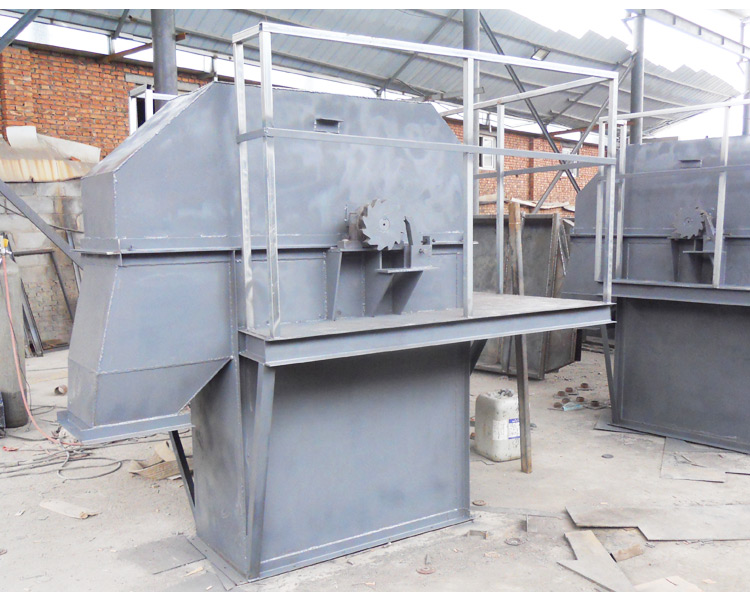

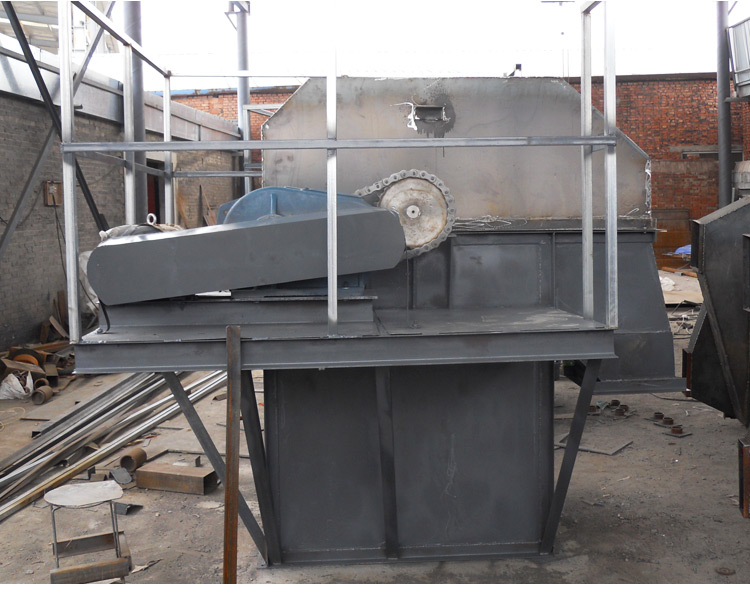

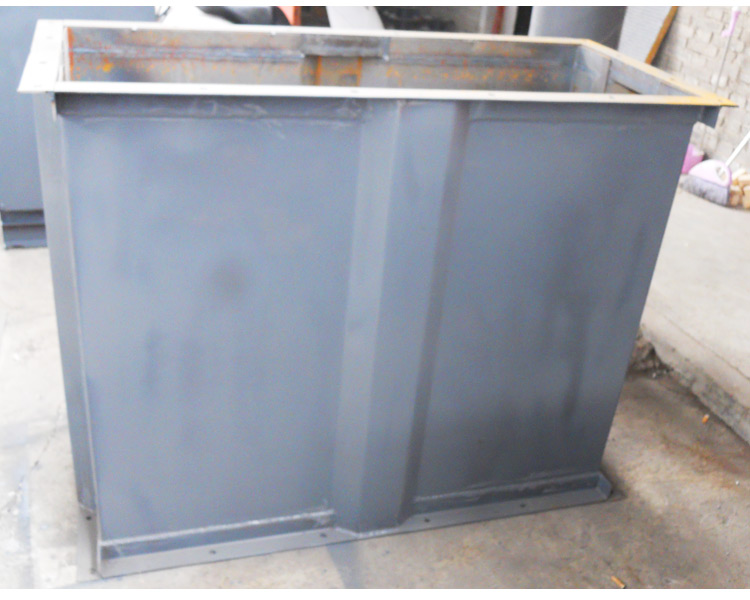

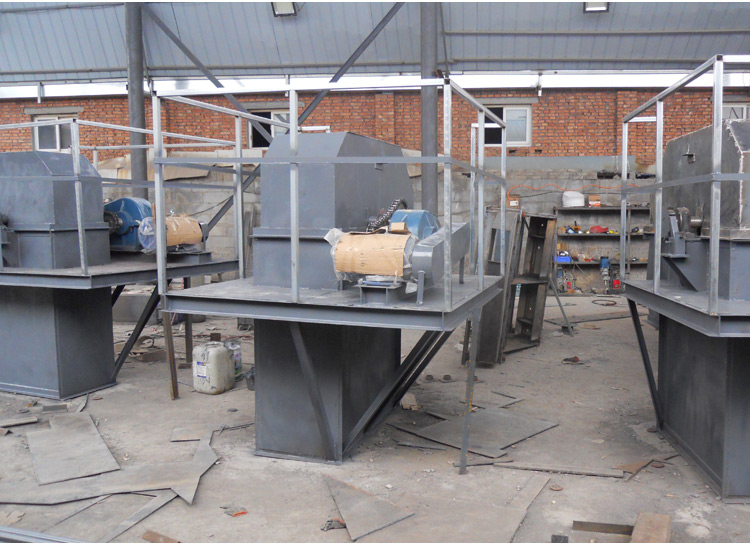

斗式提升机图片：
