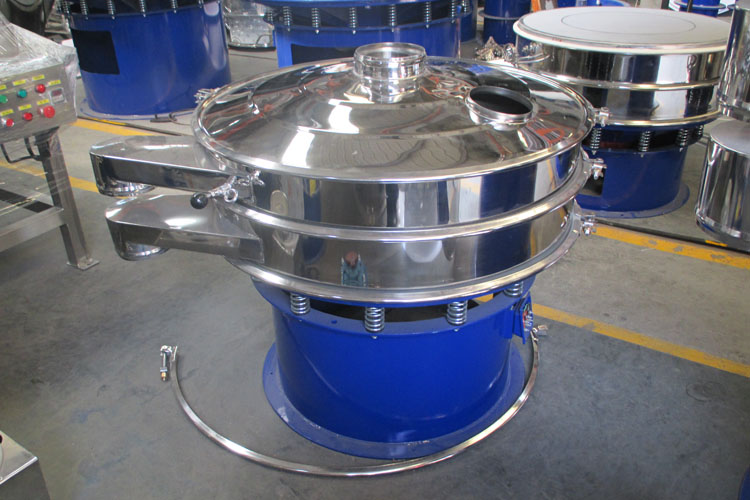

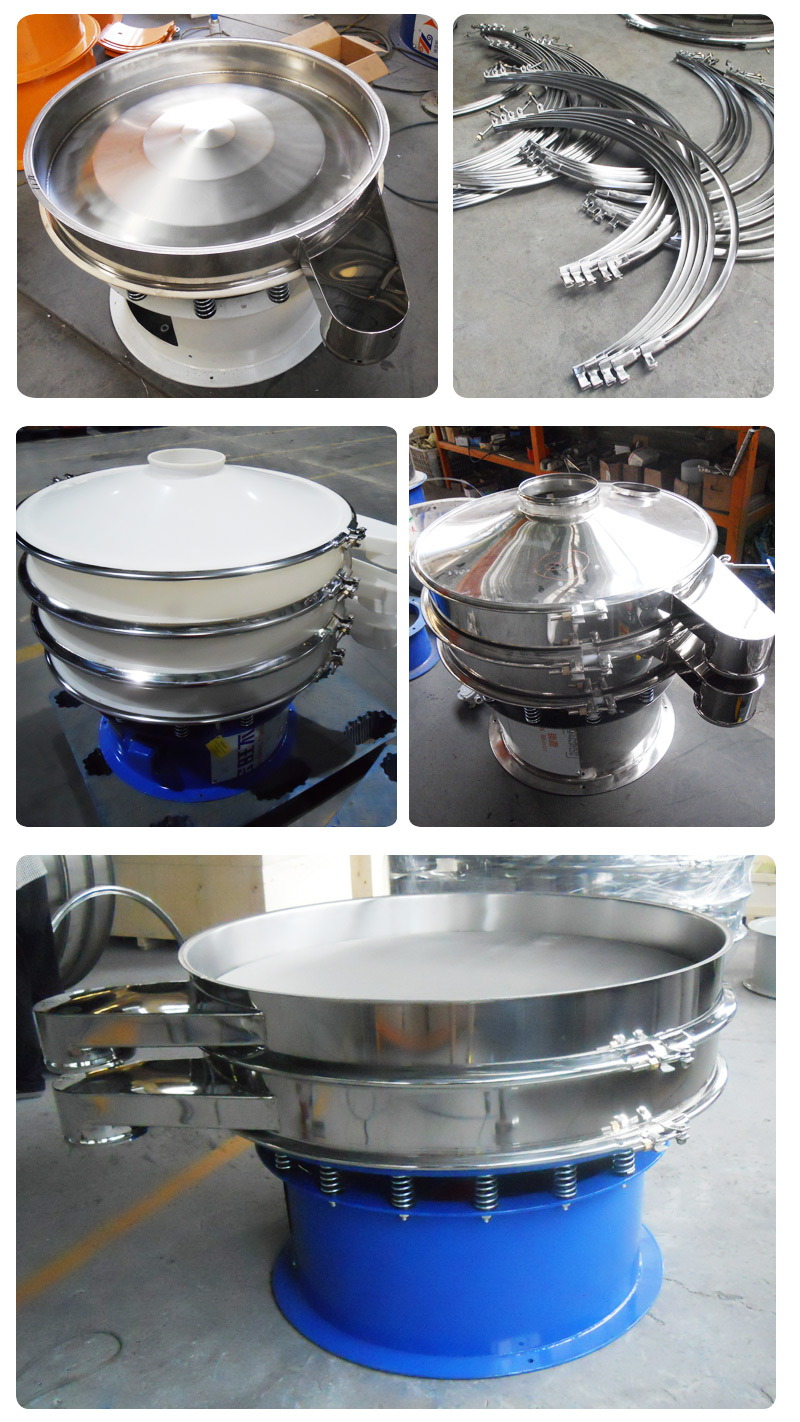

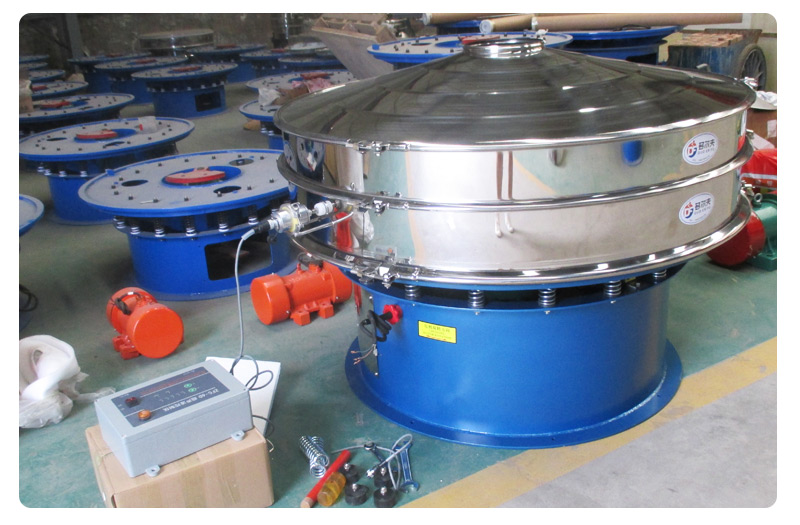

三次元旋振筛

三次元旋振筛介绍：

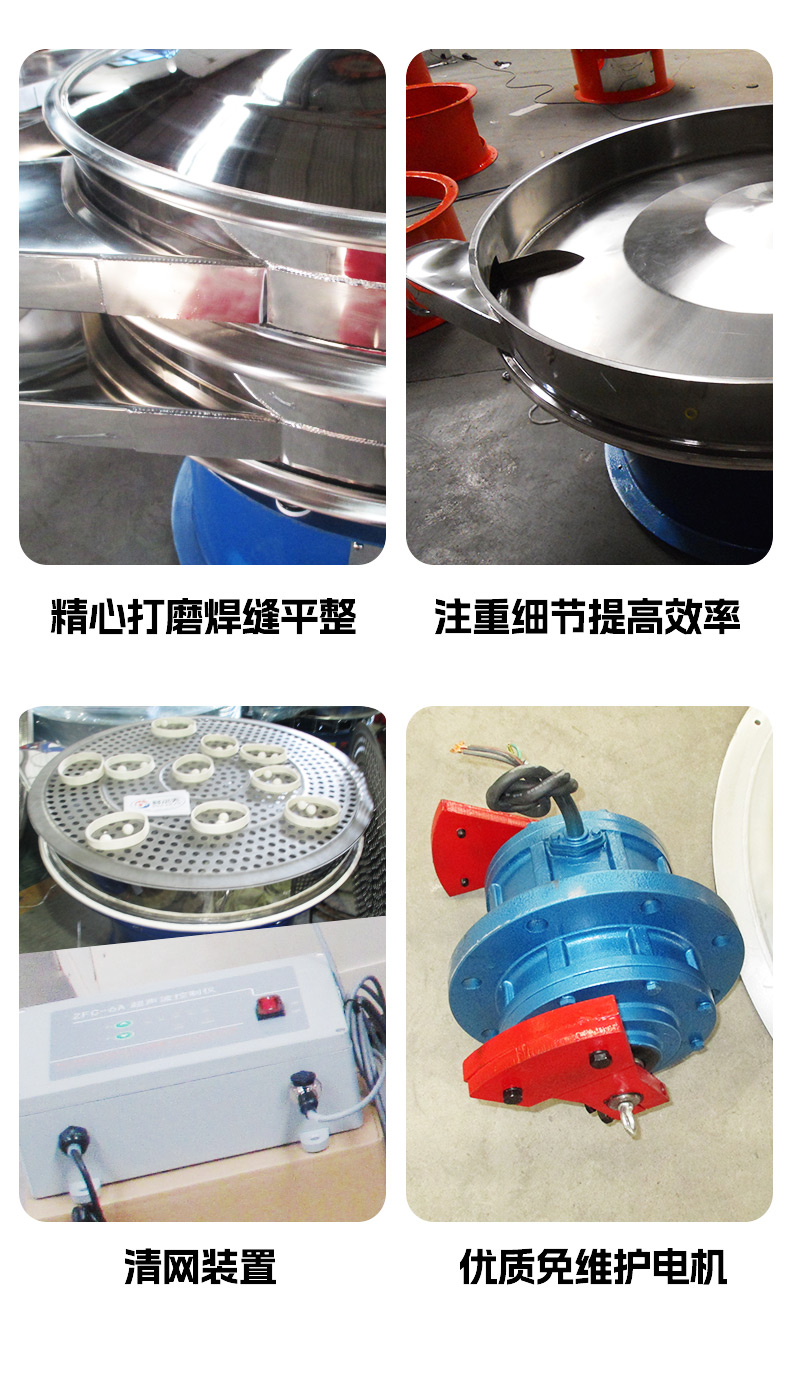

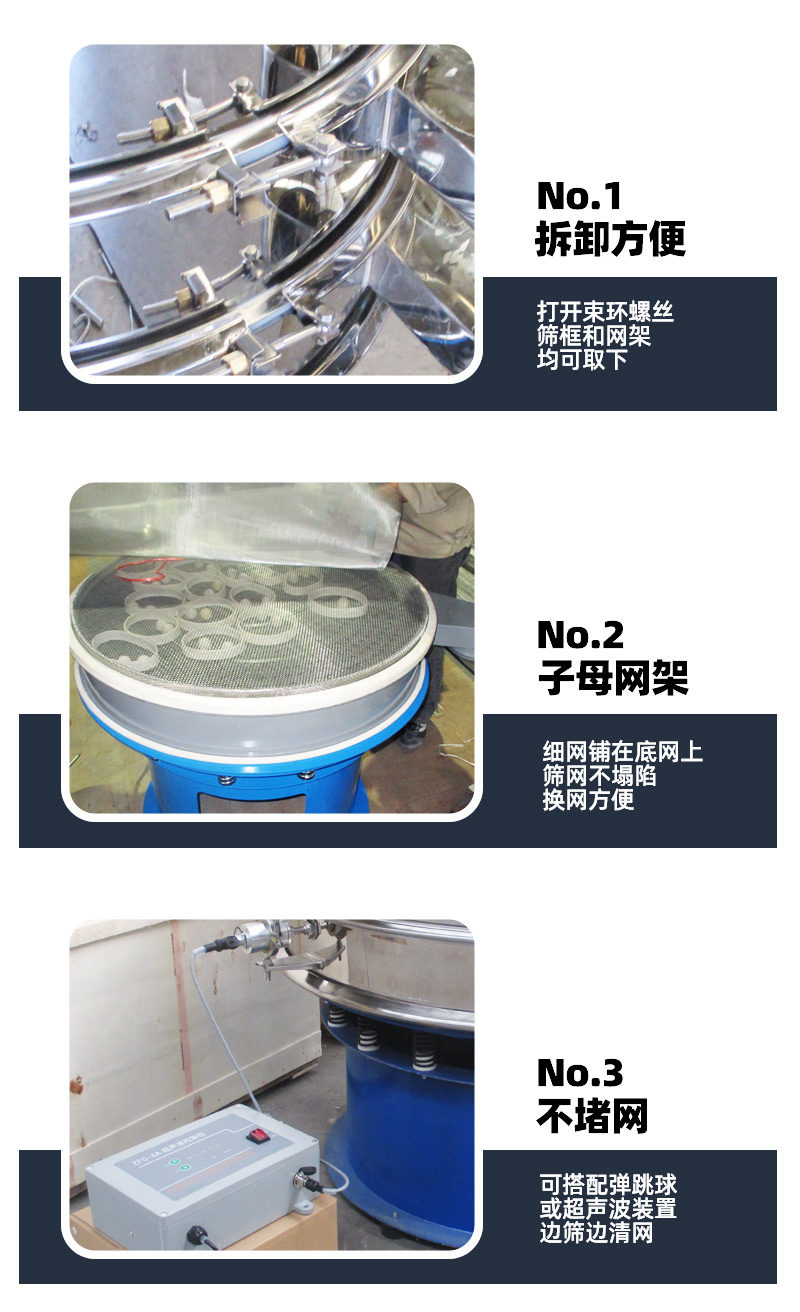

三次元旋振筛又叫做旋振筛、筛分机、分级筛、振动筛等，是一种效率高、精度大、换网方便、操作简单、耗能小的筛分设备。三次元旋振筛有多种网架，如子母网、单网双箍网架、胶粘网架等。需按照不同的物料选用不同的网架。如一般筛选粉体物料使用子母网网架，子母网网架加冲孔板可防止堵网，提高筛分效率，而且可延长筛网使用寿命。对液体、浆液类物料进行除杂过滤的话一般选用单网双箍网架。三次元旋振筛全封闭结构，设计巧妙。筛选粉体时粉末不往外飞扬，过滤液体时不会泄露。三次元旋振筛大大提高了筛选的效率，为企业节约人力、物料，在食品、医药、化工、冶金、建筑等行业都有广泛的应用。

三次元旋振筛工作原理：

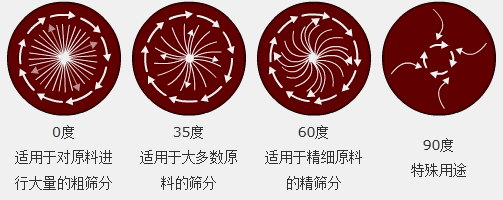

三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。三次元旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

三次元旋振筛启动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，最终完成筛分工作。三次元旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。
